M580 dengan IO Module TM3

Schneider Electric pada bulan Juni 2020, melakukan update pada teknologi PLC kecilnya yaitu pada platform TM3. setelah di release pada tahun 2019 module TM3 bus Coupler hanya dapat digunakan pada PLC Machine M241, M251, atau M262. Namun setelah update di Juni 2020 module Bus Coupler untuk TM3 ini bisa digunakan di PLC M580.

TM3 Bus Coupler (EIP&Modbus TCP, Modbus Serial, Canopen)

TM3 Bus Coupler terdiri dari 3 tipe yaitu:

  1. TM3BCEIP: dengan Protocol Modbus TCP atau bisa dengan Protocol EtherNet/IP jika akan di combine dengan PLC Modicon M580/Rockwell(AllenBradley) PLC
  2. TM3BCSL : untuk Protocol Modbus Serial
  3. TM3BCCO : Untuk protocol Can Open

Selanjutnya kita akan menggunakan TM3BCEIP karena akan lebih praktis dan cepat komunikasinya.

Lalu bagaimana caranya? Berikut adalah step-step nya:

  1. pastikan firmwarenya sudah lebih baru atau sama dengan versi 2.1.50, jika belum maka bisa di download di link berikut : Download TM3BCEIP Firmware
    kemudian di update melalu web access module TM3BCEIP via USB melalui web browser di IP 90.0.0.1 seperti berikut
  2. Download software untuk konfigurasi TM3BC : TM3BC Configurator

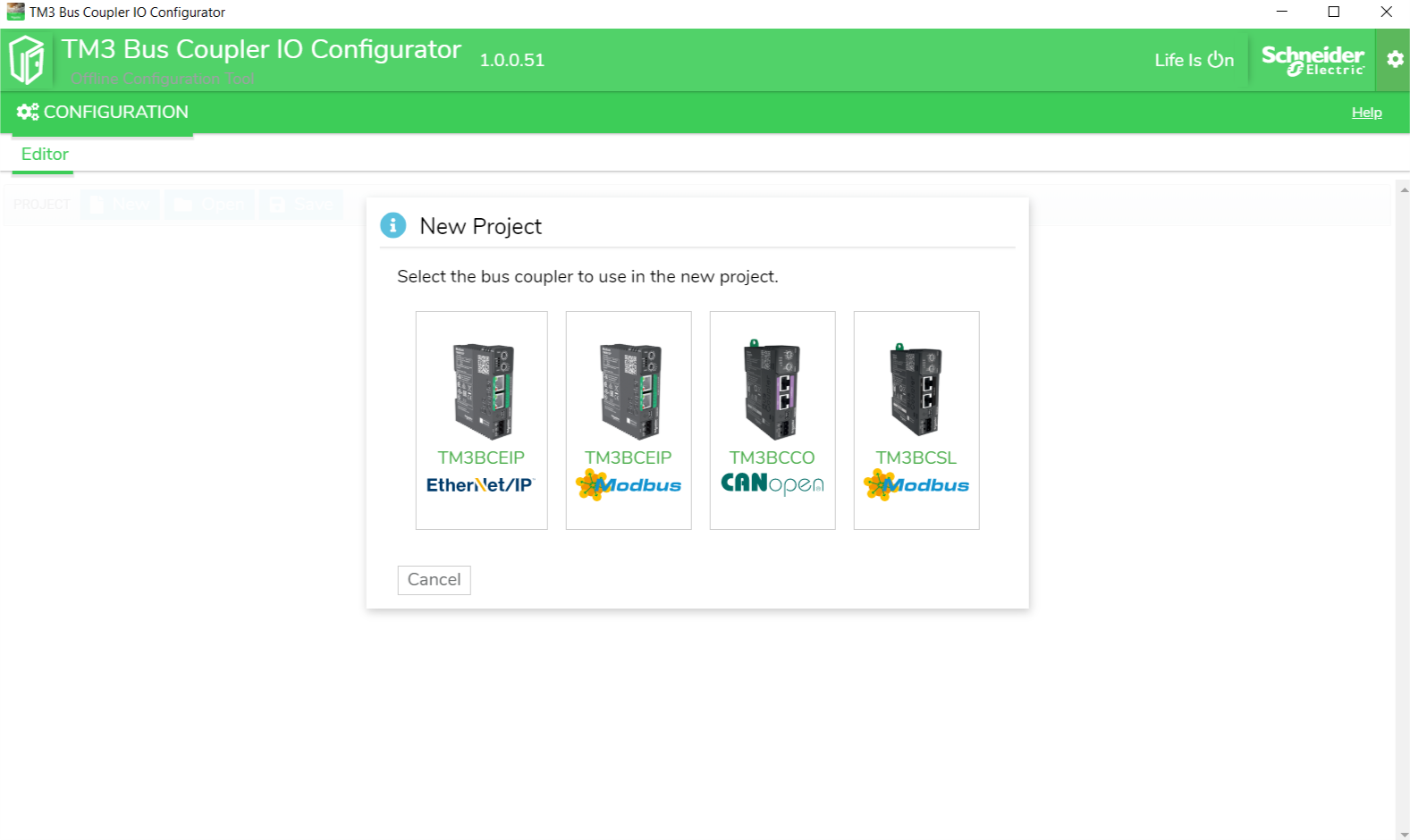

  3. Konfigurasi software pilih Modbus TCP:
  4. konfigurasi module TM3 sesuai kebutuhan, kemudian cek pada bagian mapping untuk akses register modbusnya:
  5. Jika sudah selesai, kita cukup Save menjadi sebuah file dengan ekstensi .SPF
  6. Jika sudah, kita upload file SPF tersebut ke TM3BCEIP melalui interface web nya

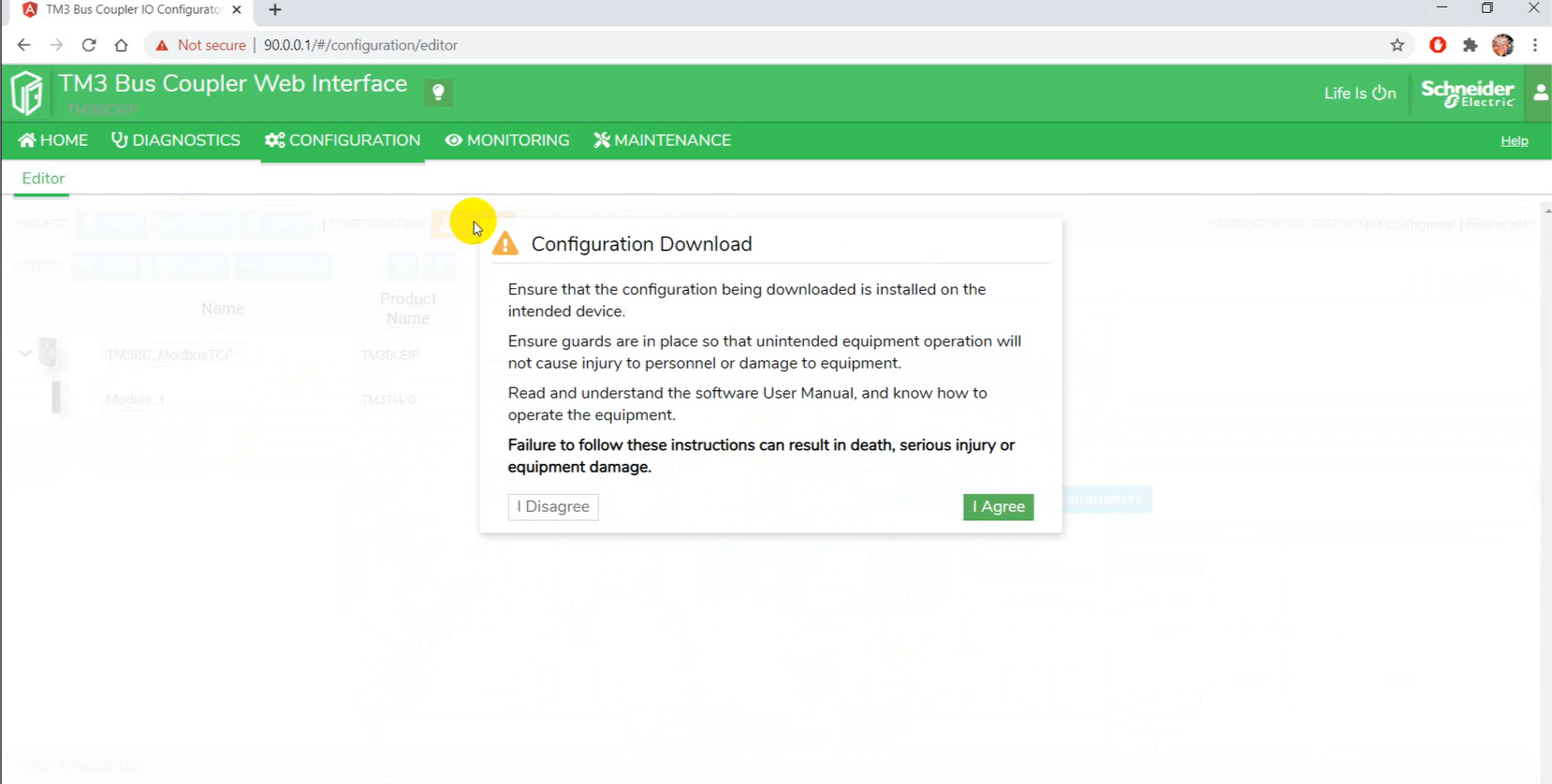

  7. kemudia Klik apply untuk process download:

setelah itu, Module TM3BCEIP ini sudah dapat digunakan untuk di SCAN dari M580 sebagai Modbus Device (di DTM Browser). cara lain bisa menggunakan protocol EIP dengan EDS file.
